серия TF3 инструкция (1.26MB)

Погружные насосы предназначены для подачи чистой воды с большой глубины в дом или для полива сада. Применяются для работы в системах автоматического водоснабжения дач, индивидуальных домов, коттеджей и пр.

Описание модели

Встроенный обратный клапан с пружиной из нержавеющей стали.
Увеличенное количество ступеней насоса и специальный материал и форма лопаток обеспечивают стабильный напор в широком диапазоне расхода воды.
Легкий монтаж и демонтаж – конструкция насосной части, в отличие от аналогов, предусматривает возможность
обслуживания (чистки) насосной части в бытовых условиях, не обращаясь в специализированную мастерскую. Для разборки насосной части достаточно просто отвернуть верхнюю крышку или нижний фланец насосной части.
Комплектуется кабелем, вилкой с заземляющим контактом.

Особенности конструкции

Корпус насоса: нержавеющая сталь.
Рабочее колесо: полимер (рабочие колеса и лопаточные отводы изготовлены из материала, имеющего высокую износоустойчивость при перекачивании воды с содержанием песка до 180 г/м3).
Рабочий конец вала: нержавеющая сталь.
Механическое уплотнение: керамика – графит — NBR.
Электродвигатель:

Однофазный с масляным охлаждением.
Стабильно работает в условиях больших перепадов напряжения, обмотка рассчитана на 220В±10%.
Надежно защищен от проникновения воды при погружении его на глубину до 80м от зеркала воды, что позволяет эксплуатировать насос в малодебитных скважинах.
Двигатель находится в масляной ванне для лучшего охлаждения и защиты от воды.
Термозащита имеет принудительную активацию, что исключает поломку электродвигателя в аварийных ситуациях.

Режим работы мотора: S1 (продолжительный).

Устройство электронасоса

Электронасос состоит из однофазного электродвигателя переменного тока и многоступенчатой насосной части, выполненных в виде моноблока.
Электродвигатель состоит из ротора, статора и шарикоподшипников, заполнен экологически безопасным маслом. В обмотку статора встроена термозащита, предохраняющая электронасос от перегрева.

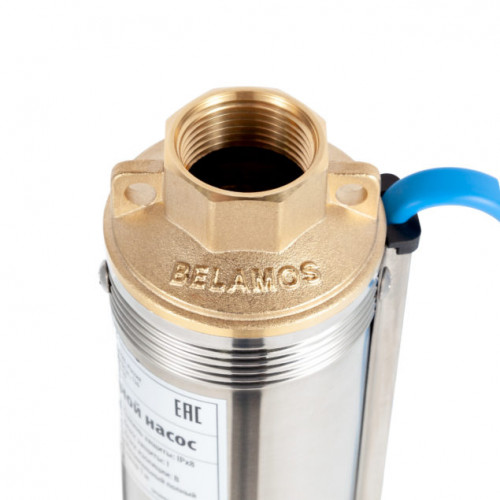

В верхней части электронасоса расположено выходное отверстие с внутренней трубной резьбой. Крышка имеет два ушка для крепления электронасоса тросом.

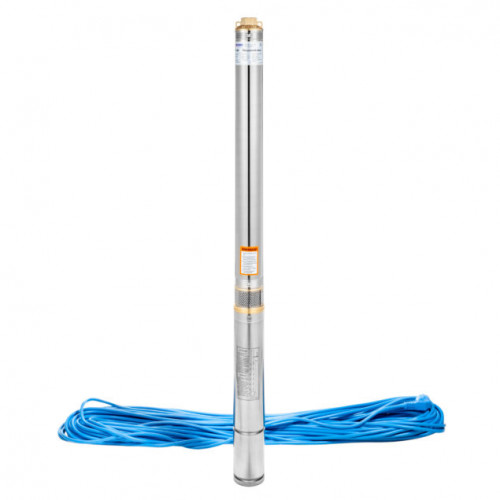

Соединение электронасоса с питающей сетью осуществляется посредством электрокабеля с вилкой, имеющей заземляющий контакт.
Поставщик постоянно работает над улучшением конструкции электронасоса, поэтому возможны изменения, не отраженные в данном руководстве, не ухудшающие качества изделия.

Модель	Макс. мощность двигателя, Вт.	Пр-сть (макс), л/час	Высота подъема воды (макс), м.	Длина кабеля питания, м.	Высота насоса, мм.	Вес, кг.
TF3-40	550	2700	42	20	760	8,76
TF3-60	800	2700	60	35/1,5	910	11,6/8,7
TF3-80	1000	2700	85	50/1,5	1080	14,5/10,3
TF3-110	1200	2700	110	65/1,5	1295	18,3/12,4
TF3-150	1600	2700	155	80/1,5	1665	25,2/16,3
TF3-200	2000	2700	195	80/1,5	1920	31,1/18,8

Общие характеристики

Температура жидкости:	+1 °С до + 40 °С
Температура окружающей среды:	+1 °С до + 40 °С
Содержание механических примесей не более:	180 г/м3
Максимальная глубина погружения насоса:	80 м
Минимальная наработка	6000 часов
Степень защиты:	IPX8
Класс изоляции:	B
Класс защиты:	I
Напряжение, В/Гц:	220/50
Диаметр насоса, мм	78
Диаметр выходного соединения, дюйм	1
