Двухступенчатые горелки PRESS P/N (ECO) инструкция (1.92MB)

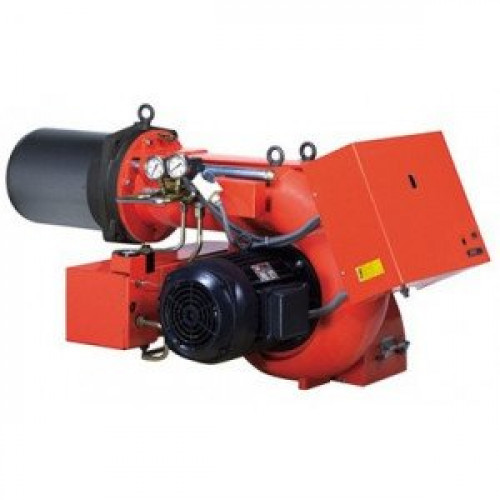

Двухступенчатые прогрессивные или модуляционные горелки серии PRESS P/N (ECO) разработаны для использования в теплогенераторах различного назначения средней и большой мощности. Горелки могут поставляться как с удлиненной головкой (t.l.), так и со стандартной (t.с.). Возможность работы в модуляционном режиме обеспечивает точное поддержание контролируемого параметра на заданном уровне с высоким КПД во всем диапазоне модуляции. Горелки PRESS P/N ECO оснащены низкооборотным топливным насосом и дополнительными электрическими подогревателями, что позволяет использовать топливо с вязкостью до 650E при 500С. Эта серия горелок включает в себя четыре типоразмера мощностью от 400 до 5130 кВт.

Настройка горелки без снятия с теплогенератора.
Наличие воздушной заслонки, закрывающейся при выключении горелки (предотвращает потери тепла через дымоход теплогенератора).
Наличие дополнительных приспособлений для подогрева топлива позволяет использовать топливо с вязкостью до 65оE при 50оС.
Регулировка геометрических параметров головки горелки в зависимости от мощности горелки.
Возможность использования горелки как в двухступенчатом прогрессивном, так и модуляционном режиме работы (при наличие модулятора).

Модель		P 140 Р/N (ECO)	P 200 Р/N (ECO)	P 300 Р/N (ECO)	P 450 Р/N (ECO)
Тип регулирования		Двухступенчатый прогрессивный или модуляционный
Коэффициент модуляции по отношению к максимальной мощности		4 - 1
Серводвигатель тип		SQМ 10
время работы	с	42
Мощность	кВт	400/800-1600	570/1140-2280	683/1710-3420	1140/2615-5130
	Мкал/ч	344/788-1376	490/980-1753	587/1471-2941	980/2249-4412
Рабочая температура	°С мин/макс	0 / 40
Низшая теплотворная способность мазута	ккал/кг	9.600
	МДж/кг	40,2
Расход топлива	кг/ч	35/70-140	50/100-200	75/150-300	100/225-450
Максимальная вязкость мазута	°E при 50°C	25
Насос тип		SUNTEC E7	SUNTEC TA2	SUNTEC ТАЗ	SUNTEC TA4
производительность	кг/ч при 25 бар	340	470	750	940
Максимальная вязкость мазута (*)	°E при 50°C	65
Насос (*) тип		SUNTEC TA3	SUNTEC TA4	SUNTEC ТА5	HP NV BHRM
производительность	кг/ч при 25 бар	380	480	690	1150
Давление распыления	бар	25
Количество форсунок		1 (модуляционная)
Температура топлива	°С	140
Вентилятор	Тип	Центробежный с выпуклыми лопастями
Температура воздуха	°С	60
Электропитание	Фазы/Гц/В	3N/50/400-230(+10%-15%) звезда или 3/50/230-(+10%-15%) треугольник
Потребляемая электрическая мощность	кВт	18,5	19,5	32	37
Мощность электродвигателя	кВт	3	4	7,5	15
Пусковой ток двигателя	А	51/86	48/83	113/195	174/301
Рабочий ток двигателя	А	8/13,5	9,5/16,4	17,5/30	29/50,2
Степень защиты двигателя	IP	55
Вспомогательное электропитание	Фазы/Гц/В	1/50/230 (±10%)
Мощность ТЭНов	кВт	14		19,6	19,6
Мощность вспомогательного электропитания	кВт	14+1,5		19,6+2,9	19,6+2,4
Эл.мощность насоса (*)	кВт	0,55	0,75	1,1	2,2
Рабочий ток насоса (*)	А	1,8/3,1	2,1/3,7	2,7/4,7	5,5/9,5
Степень защиты	IP	40
Автомат горения	Тип	LANDIS LAL 1.25
Трансформатор розжига	V1-V2	230 В - 2х6 кВ
	I1-I2	2,3 А - 35 мА
Работа		Прерывистая (каждые 24 часа по крайней мере одна остановка)
Звуковое давление	дБ( А)	86,2	85,4	89,5	90
Выбросы СО	мг/кВт-ч	< 130	<145		< 170
Сажевое число	№ по Бахараху	<6		<5	<4
Выбросы NOх	мг/кВт-ч	<780	<550 (1 класс EN 267)
