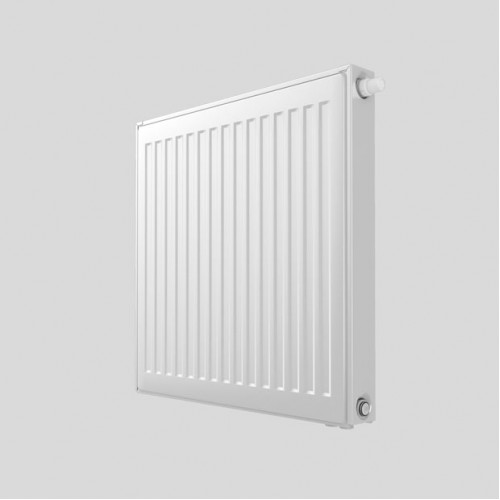

Панельные радиаторы Royal Thermo Ventil Compact снабжены конвекционными элементами, боковыми панелями и верхней декоративной решеткой. 6 присоединительных отверстий диаметром 1/2": 4 по бокам радиатора и 2 в нижней части делают возможным подсоединение снизу, а в случае необходимости - сбоку. Радиатор не имеет приварных кронштейнов и может быть смонтирован как с правым, так и с левым подключением к системе отопления. Каждый радиатор с нижним подключением имеет встроенный термостатический клапан.

Теплоотдача (ΔT=70°C), Вт

Длина / Высота	200	300	400	450	500	600	700	850	900
400	501	809	1038	1147	1220	1389	1588	1864	1924
500	626	1011	1298	1434	1525	1736	1985	2330	2406
600	751	1213	1558	1721	1830	2083	2382	2796	2887
700	876	1415	1817	2008	2135	2430	2779	3262	3368
800	1001	1618	2077	2294	2440	2778	3176	3728	3849
900	1127	1820	2336	2581	2745	3125	3573	4194	4330
1000	1252	2022	2596	2868	3050	3472	3970	4660	4811
1100	1377	2224	2855	3155	3355	3819	4367	5126	5292
1200	1502	2426	3115	3442	3660	4166	4764	5592	5773
1300	1627	2629	3375	3728	3965	4514	5161	6058	6254
1400	1753	2831	3634	4015	4270	4861	5558	6524	6735
1500	1878	3033	3894	4302	4575	5208	5955	6990	7217
1600	2003	3235	4153	4589	4880	5555	6352	7456	7698
1700	2128	3437	4413	4876	5185	5902	6749	7922	8179
1800	2253	3640	4673	5162	5490	6250	7146	8388	8660
1900	2378	3842	4932	5449	5795	6597	7543	8854	9141
2000	2504	4044	5192	5736	6100	6944	7940	9320	9622
2200	2754	4448	5711	6310	6710	7638	8734	10252	10584
2400	3004	4853	6230	6883	7320	8333	9528	11184	11546
2600	3255	5257	6749	7457	7930	9027	10322	12116	12509
2800	3505	5662	7268	8030	8540	9722	11116	13048	13471
3000	3755	6066	7788	8604	9150	10416	11910	13980	14433

Вес, кг

Длина / Высота	200	300	400	450	500	600	700	850	900
400	7,56	11,51	13,95	15,69	17,27	20,56	23,73	28,60	30,22
500	9,00	13,74	16,98	19,10	21,07	25,18	29,09	35,13	37,17
600	10,50	16,05	20,12	22,64	25,04	29,95	34,66	41,94	44,38
700	11,41	17,23	21,55	24,24	26,73	31,92	36,87	44,54	47,13
800	12,75	19,27	24,28	27,31	30,16	36,02	41,64	50,38	53,27
900	14,82	22,71	29,19	32,84	36,38	43,66	50,62	61,45	65,06
1000	16,46	25,20	32,52	36,58	40,55	48,65	56,43	68,51	72,53
1100	17,91	27,48	35,58	40,03	44,39	53,30	61,85	75,13	79,53
1200	19,38	29,73	38,65	43,48	48,26	57,97	67,27	81,74	86,57
1300	20,83	31,98	41,71	46,92	52,09	62,61	72,69	88,36	93,57
1400	22,27	34,24	44,80	50,40	55,96	67,26	78,11	94,97	100,61
1500	23,75	36,49	47,87	53,85	59,82	71,90	83,53	101,62	107,61
1600	25,19	38,74	50,93	57,30	63,66	76,57	88,95	108,24	114,65
1700	26,67	41,00	53,99	60,74	67,53	81,22	94,37	114,85	121,65
1800	28,38	43,58	57,41	64,59	71,76	86,33	100,32	122,07	129,32
1900	29,83	45,83	60,48	68,03	75,63	90,98	105,74	128,69	136,32
2000	31,30	48,09	63,57	71,51	79,46	95,65	111,16	135,31	143,36
2200	34,19	52,62	69,70	78,41	87,16	104,94	122,00	148,54	157,40
2400	37,11	57,13	75,82	85,30	94,87	114,25	132,84	161,80	171,40
2600	40,03	61,63	81,98	92,23	102,57	123,54	143,65	175,04	185,44
2800	42,93	66,14	88,11	99,12	110,30	132,86	154,56	188,27	199,48
3000	45,85	70,64	94,24	106,02	118,00	142,14	165,40	201,53	213,52

Объем, л

Длина / Высота	200	300	400	450	500	600	700	850	900
400	1,37	2,05	2,74	3,08	3,42	4,1	4,79	5,81	6,16
500	1,72	2,57	3,43	3,85	4,28	5,13	5,99	7,27	7,7
600	2,06	3,08	4,11	4,62	5,13	6,16	7,18	8,72	9,23
700	2,4	3,59	4,79	5,39	5,99	7,18	8,38	10,17	10,77
800	2,74	4,1	5,47	6,16	6,84	8,21	9,58	11,63	12,31
900	3,08	4,62	6,16	6,93	7,7	9,23	10,77	13,08	13,85
1000	3,42	5,13	6,84	7,7	8,55	10,26	11,97	14,54	15,39
1100	3,77	5,64	7,52	8,46	9,41	11,29	13,17	15,99	16,93
1200	4,11	6,16	8,22	9,23	10,26	12,31	14,36	17,44	18,47
1300	4,45	6,67	8,90	10	11,12	13,34	15,56	18,9	20,01
1400	4,79	7,18	9,58	10,77	11,97	14,36	16,76	20,35	21,55
1500	5,14	7,7	10,27	11,54	12,83	15,39	17,96	21,8	23,09
1600	5,48	8,21	10,95	12,31	13,68	16,42	19,15	23,26	24,62
1700	5,82	8,72	11,63	13,08	14,54	17,44	20,35	24,71	26,16
1800	6,16	9,23	12,31	13,85	15,39	18,47	21,55	26,16	27,7
1900	6,5	9,75	13,00	14,62	16,25	19,49	22,74	27,62	29,24
2000	6,84	10,26	13,68	15,39	17,1	20,52	23,94	29,07	30,78
2200	7,53	11,29	15,06	16,93	18,81	22,57	26,33	31,98	33,86
2400	8,21	12,31	16,42	18,47	20,52	24,62	28,73	34,88	36,94
2600	8,9	13,34	17,79	20,01	22,23	26,68	31,12	37,79	40,01
2800	9,58	14,36	19,15	21,55	23,94	28,73	33,52	40,7	43,09
3000	10,26	15,39	20,52	23,09	25,65	30,78	35,91	43,61	46,17
