Описание

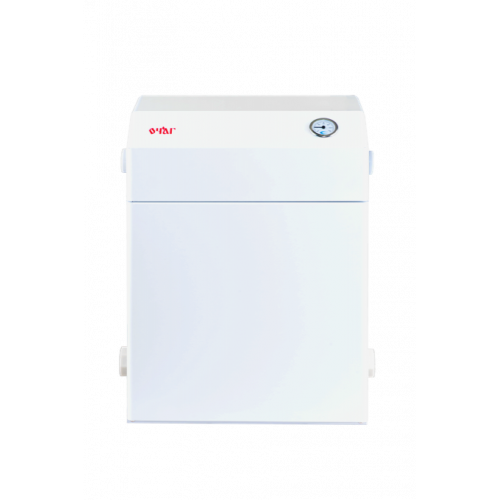

Парапетные газовые котлы КСГЗ серии "Compact" являются новинками в семействе котлов ТМ "Очаг" и предназначены для работы с естественной и принудительной системами отопления без подключения к электрической сети, то есть относятся к энергонезависимым отопительным приборам. Модельный ряд серии котлов КСГЗ представлен диапазоном мощностей от 7 до 20 кВт. Эти котлы работают в автоматическом режиме по заданной температуре теплоносителя и обеспечивают аварийное отключение подачи газа при погасании пламени на запальной горелке. Теплообменник жаротрубный с турбулизаторами выполнен из жаропрочной стали и устойчив к перепадам температур. Основная горелка низкофакельная с щелевыми пазами выполнена из жаростойкой нержавеющей стали.
Стабилизатор давления газа , встроенный в блок управления, обеспечивает равномерное горение газовоздушной смеси с постоянной теплопроизводительностью независимо от давления газа в сети.
Дымоход для данных котлов - коаксиального типа, такая конструкция надёжна, она выравнивает давление воздуха в зоне всасывания в эжектор основных горелок и вблизи выхода газовоздушной смеси из щелей основных горелок, обеспечивая таким образом устойчивое горение при постоянном разрежении в топке без дополнительной регулировки.

Подробные характеристики

Теплопроизводительность 7 кВт
Отапливаемая площадь (при высоте 2,7 м) 70 м²
КПД 90 %
Давление природного газа: nom/ min/ max/1274 / 600 / 3000 Па
Расход природного газа (среднесуточный) 0,44 м³/час
Диапазон регулирования температуры теплоносителя, 40…90 °С
Максимальная температура теплоносителя на выходе из котла не более 95 °С
Время отключение подачи газа при погасании запальной горелки, не более 60 сек
Максимальное рабочее давление теплоносителя в системе отопления 0,2 (2,0) МПа (кГс/см²)
Объем теплоносителя в котле 13 л
Присоединительная резьба (с обеих сторон) штуцеров подвода и выхода теплоносителя, дюймы, (Ду) G 1 ¹⁄₂ (40 мм)
Присоединительная резьба штуцеров подвода газа, дюймы, (Ду)G ¹⁄₂ (15 мм)
Масса котла без дымохода, +3 кг - 37 кг

Установленные комплектующие:

Блок управления САБК-Т (САБК-АТ 02.00.000)
Блок запальника (КЧГ 03-05.01.000)
Блок запальника (пилотная горелка без электрода) (0.160.118)
Трубка запальника (САБК 60-06.00.000-56)
Трубка запальника (САБК 60-06.00.000-57)
Прокладка импульсных трубок (САБК 00-03.00.004)
Сопло для серии парапетных котлов КСГЗ "Compact" (УДП-01.01.001-29)
Горелка для парапетных котлов КСГЗ "Compact" (САБК 00-01.08.000-01)
Кнопка пьезорозжига (ПК 001)
Кнопка пьезорозжига (TRC 250)
Термопара (0.200.003)
Электрод пилотной горелки (0.915.015 SIT)

Артикул производителя	10300700
Бренд	ОЧАГ
Серия	ОЧАГ КСГЗ С
Мощность, кВт	7
Площадь обогрева ориентировочно, метров квадратных	70
Диаметр дымохода, мм	228
Модель	КСГЗ-7 С
Страна производитель	Россия
Глубина, мм	260
Мощность, Вт	7000
Материал	Сталь
Масса без упаковки, кг, не более	37
Габаритные размеры изделия (ВхШхГ), мм	645х410х260
Диаметр водяных патрубков, дюйм	1 1/2
Рабочее давление теплоносителя, МПа	0.2
Диапазон разрежения, при котором обеспечивается устойчивая работа котла, Па	3-15
Тип топлива Выберите один или несколько типов топлива или источников энергии.	Газ природный
Диаметр газового патрубка, дюйм	1/2
Тип газогорелочного устройства	САБК 00-01.08.000-01
Тип камеры сгорания	Открытого типа
КПД, %	90
Масса в упаковке, кг, не более	40
Наличие контура ГВС Второй контур в котле как правило используется для организации ГВС	Одноконтурный
Срок заводской гарантии, лет	5
Объем теплоносителя в теплообменнике, л	13
Габаритные размеры упаковки, мм	665х430х280
Максимальный расход природного газа, м3/час	0.78
Вес нетто, кг	37
Средний расход природного газа, м3/ч	0.44
Максимальная температура теплоносителя на выходе из котла, ˚С	95
Материал теплообменника	Сталь
Способ установки Выберите способ установки оборудования	Напольный
Подключение к сети 220 В	Энергонезависимый
Защитные устройства	САБК-АТ
Рабочее давление, бар	0.013
Вес	40000 г
Длина	280 мм
Ширина	430 мм
Высота	665 мм
